ГОСТ 8691-73 Изделия огнеупорные общего назначения
ИЗДЕЛИЯ ОГНЕУПОРНЫЕ ОБЩЕГО НАЗНАЧЕНИЯ
ГОСТ 8691-73
( ИСО 5019-1 – 84 ИСО 5019-2 – 84 ИСО 5019-3 – 84)
Настоящий стандарт распространяется на огнеупорные изделия общего назначения, применяемые для кладки различных тепловых агрегатов.
Дополнительные требования, отражающие потребности народного хозяйства (ИСО 5019-1 – 84, ИСО 5019-2 – 84, ИСО 5019-5 – 84), набраны курсивом.
(Измененная редакция, Изм. № 3, 4)
1. МАРКИ
1.1 Огнеупорные изделия общего назначения изготовляются марок, указанных в табл. 1.
Таблица 1.
Марка |
Наименование изделия |
Кажущаяся плотность, г/см3 (расчетная) |
ШАК ША-I ША-II ШБ-I ШБ-II ШВ-I, ШВ-II ШУС |
Шамотные |
2,1 2,1 2,0 2,0 1,9 1,9 1,9 |
ПБ-I, ПБ-II ПВ-I, ПВ-II |
Полукислые |
1.9 1.9 |
ДН |
Динасовые |
1,9 |
ШЛА-1,3 ШКЛ-1,3 ШЛ-1,3 ШЛ-1,0 ШЛ-0,9 ШТЛ-0,6 ШЛ1-0,4 ШЛ-0,4 |
Шамотные легковесные и полукислые легковестные |
1,3 1,3 1,3 1,0 0,9 0,6 0,4 0,4 |
МКРЛ-0,8 МКРЛ-0,7 |
Муллитокремнеземистые легковесные |
0,8 0,7 |
МЛЛ-1,3 |
Муллитовые легковесные |
1,3 |
КЛ-1,1 |
Корундовые легковесные |
1,1 |
ДЛ-1,2 ДЛ1-1,2 МКС-72 МЛС-62 |
Динасовые легковесные Муллитокорундовые Муллитовые |
1,2 1,2 2,5 2,3 |
(Измененная редакция, Изм. № 4)
2. ФОРМА И РАЗМЕРЫ
2.1 Форма и размеры изделий должны соответствовать требованиям, указанным на черт. 1 – 26 и в табл. 2 – 27.
Размеры прямоугольного огнеупорного кирпича (прямой, лещадка, плитка) приведены в табл. 2а; размеры огнеупорного сводового кирпича – в табл. 12а.
Пятовый кирпич для применения с кирпичом горизонтального ряда кладки высотой 64 мм и высотой 76 мм – на черт. 9а и 9б.
Кирпич прямой
Черт. 1
Таблица 2
Номер изделия |
а |
б |
в |
Объем, см3 |
Масса для изделий марок, кг |
||||||||||||||
мм |
ШАК, ША-I |
ША-II, ШБ-I |
ШБ-II, ШВI, ШВ-II, ШУС, ПК ПБ-I, ПБ-II, ПВ-I, ПВ-II, ДН |
ШЛА-1,3; ШЛ-1,3; ШКЛ-1,3 |
МЛЛ-1,3 |
ДЛ-1,2; ДЛ1-1,2 |
КЛ-1,1 |
ШЛ-1,0 |
ШЛ-0,9 |
МКРЛ-0,8 |
МКРЛ-0,7 |
ШТЛ-0,6 |
ШЛ1-0,4, ШЛ-0,4 |
МКС-72 |
МЛС-62 |
||||
1 |
230 |
65 |
65 |
972 |
2,0 |
1,9 |
1,8 |
- |
- |
- |
- |
- |
0,9 |
0,8 |
- |
- |
0,4 |
- |
- |
2 |
230 |
85 |
65 |
1271 |
2,7 |
2,5 |
2,4 |
- |
- |
- |
- |
- |
1,1 |
1,0 |
- |
- |
0,5 |
- |
- |
3 |
230 |
114 |
100 |
2622 |
5,5 |
5,2 |
5,0 |
- |
3,4 |
3,2 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
4 |
230 |
114 |
75 |
1967 |
4,1 |
3,9 |
3,7 |
2,6 |
2,6 |
2,4 |
- |
1,9 |
- |
1,6 |
- |
- |
- |
4,9 |
4,5 |
5 |
230 |
114 |
65 |
1704 |
3,6 |
3,4 |
3,2 |
2,2 |
2,2 |
2,1 |
1,9 |
1,7 |
1,5 |
1,4 |
1,2 |
1,0 |
0,7 |
4,3 |
3,9 |
6 |
230 |
114 |
40 |
1049 |
2,2 |
2,1 |
2,0 |
1,4 |
1,4 |
1,3 |
- |
1,0 |
- |
0,8 |
- |
- |
- |
2,6 |
2,4 |
6а |
230 |
150 |
65 |
2242 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
5,2 |
7 |
250 |
124 |
75 |
2325 |
4,9 |
4,7 |
4,4 |
3,0 |
3,0 |
2,8 |
2,6 |
2,3 |
2,1 |
1,9 |
1,6 |
1,4 |
0,9 |
5,8 |
5,3 |
8 |
250 |
124 |
65 |
2015 |
4,2 |
4,0 |
3,8 |
2,6 |
2,6 |
2,4 |
2,2 |
2,0 |
1,8 |
1,6 |
1,4 |
1,2 |
0,8 |
5,0 |
4,6 |
9 |
300 |
150 |
65 |
2925 |
6,1 |
5,9 |
5,6 |
3,8 |
3,8 |
3,5 |
- |
2,9 |
- |
- |
- |
- |
- |
7,3 |
6,7 |
10 |
345 |
150 |
75 |
3881 |
8,2 |
7,8 |
7,4 |
5,0 |
5,0 |
4,7 |
- |
3,9 |
- |
- |
- |
- |
- |
9,7 |
8,9 |
Примечания:
1. Динасовые изделия номеров 1 и 2 не изготовляются.
2. Шамотно-каолиновые легковесные изделия марки ШКЛ-1,3 номеров 4, 6, 9, 10 не изготовляются
Таблица 2а. Размеры прямоугольного огнеупорного кирпича (прямой, лещадка, плитка)
Тип кирпича |
Серия 64 мм |
Серия 76 мм |
Прямоугольный |
A×B×C 230×114×64 230×172×64 345×114×64 |
A×B×C 230×114×76 230×172×76 345×114×76 |
Лещадка |
A×B×C 230×114×32 |
A×B×С 230×114×38 |
Плитка |
A×B×C 230×230×64 |
A×B×C 230×230×76 |
Примечания: 1. Предпочтительно применять серию кирпича 76 мм. 2. Допускаемые отклонения размеров, приведенных в таблице, должны быть согласованы между поставщиком и потребителем. |
Табл. 2а. (Введены дополнительно, Изм. № 4).
Кирпич прямой полуторный
Таблица 3
Таблица 3
Номер изделия |
а |
б |
в |
Объем, см3 |
Масса для изделий марок, кг |
||||||||
мм |
ШАК, ША-I |
ША-II, ШБ-I |
ШБ-II, ШВI, ШВ-II, ШУС, ПК ПБ-I, ПБ-II, ПВ-I, ПВ-II, ДН |
ШЛА-1,3; ШЛ-1,3; МЛЛ-1,3 |
ДЛ-1,2; ДЛ1-1,2 |
ШЛ-1,0 |
МКРЛ-0,8 |
МКС-72 |
МЛС-62 |
||||
11 |
230 |
172 |
75 |
2967 |
6,2 |
5,9 |
5,6 |
3,9 |
3,6 |
3,0 |
2,4 |
- |
- |
12 |
230 |
172 |
65 |
2571 |
5,4 |
5,1 |
4,9 |
3,3 |
3,1 |
2,6 |
2,1 |
6,4 |
5,9 |
13 |
250 |
187 |
75 |
3506 |
7,4 |
7,0 |
6,7 |
- |
- |
- |
2,8 |
- |
- |
14 |
250 |
187 |
65 |
3039 |
6,4 |
6,1 |
5,8 |
- |
- |
- |
2,8 |
- |
- |
15 |
300 |
225 |
65 |
4388 |
9,2 |
8,8 |
8,3 |
- |
- |
- |
- |
10,9 |
10,0 |
Кирпич прямой трехчетвертной
Черт.3
Таблица 4
Таблица 4
Номер изделия |
а |
б |
в |
Объем, см3 |
Масса для изделий марок, кг |
||||||||||
мм |
ШАК, ША-I |
ША-II, ШБ-I |
ШБ-II, ШВ-I, ШВ-II, ШУС, ПБ-I, ПБ-II, ПВ-I, ПВ-II, ДН |
ШЛА-1,3; ШЛ-1,3; МЛЛ-1,3 |
ДЛ-1,2; ДЛ1-1,2 |
ШЛ-0,9 |
ШЛ-1,0 |
МКРЛР-0,8 |
ШЛI-0,4; ШЛ-0,4 |
МКС-72 |
МЛС-62 |
||||
16 |
172 |
114 |
75 |
1471 |
3,1 |
2,9 |
2,8 |
- |
- |
- |
- |
1,2 |
- |
- |
- |
17 |
172 |
114 |
65 |
1274 |
2,7 |
2,6 |
2,4 |
1,7. |
1,5 |
1,3 |
1,2 |
1,0 |
0,5 |
3,2 |
2,9 |
18 |
187 |
124 |
75 |
1739 |
3,7 |
3,5 |
3,3 |
- |
- |
- |
- |
1,4 |
- |
- |
- |
19 |
187 |
124 |
65 |
1507 |
3,2 |
3,0 |
2,9 |
- |
- |
- |
- |
1,2 |
- |
- |
- |
Клин торцовый
(двусторонний и односторонний)
Черт.4
Таблица 5
Номер изделия |
а |
б |
в |
в1 |
Объем, см3 |
Масса для изделий марок, кг |
|||||||||||
мм |
ШАК, ША-I |
ША-II, ШБ-I |
ШБ-II, ШВ-I, ШВ-II, ШУС, ПБ-I, ПБ-II, ПВ-I, ПВ-II, ДН |
ШЛА-1,3; ШЛ-1,3; МЛЛ-1,3 |
ШКЛ-1,3 |
ДЛ-1,2; ДЛI-1,2 |
ШЛ-0,9 |
ШЛ-1,0 |
МКЛР-0,5 |
ШЛI-0,4; ШЛ-0,4 |
МКС-72 |
МЛС-62 |
|||||
20 |
230 |
114 |
75 |
65 |
1835 |
3,9 |
3,7 |
3,5 |
- |
- |
- |
- |
- |
- |
- |
4,6 |
4,2 |
21 |
230 |
114 |
75 |
55 |
1704 |
3,6 |
3,4 |
3,2 |
- |
- |
- |
- |
- |
- |
- |
4,3 |
3,9 |
22 |
230 |
114 |
65 |
55 |
1573 |
3,3 |
3,2 |
3,0 |
2,1 |
2,1 |
1,9 |
1,4 |
1,5 |
0,8 |
0,6 |
3,9 |
3,6 |
23 |
230 |
114 |
65 |
45 |
1442 |
3,0 |
2,9 |
2,7 |
1,9 |
1,9 |
1,7 |
1,3 |
1,4 |
0,7 |
0,6 |
3,6 |
3,3 |
23а |
230 |
150 |
75 |
45 |
2070 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
4,8 |
24 |
250 |
124 |
75 |
65 |
2170 |
4,6 |
4,3 |
4,1 |
- |
- |
- |
- |
- |
- |
- |
5,4 |
5,0 |
25 |
250 |
124 |
65 |
55 |
1860 |
3,9 |
3,7 |
3,5 |
2,4 |
- |
2,2 |
- |
1,9 |
- |
- |
4,7 |
4,3 |
26 |
250 |
124 |
65 |
45 |
1705 |
3,6 |
3,4 |
3,2 |
2,2 |
- |
2,1 |
- |
1,7 |
- |
- |
4,3 |
3,9 |
27 |
172 |
114 |
65 |
55 |
1176 |
2,5 |
2,4 |
2,2 |
1,5 |
- |
1,4 |
- |
1,2 |
- |
- |
2,9 |
2,7 |
28 |
172 |
114 |
65 |
45 |
1078 |
2,3 |
2,2 |
2,1 |
1,4 |
- |
1,3 |
- |
1,0 |
- |
- |
2,7 |
2,5 |
29 |
300 |
150 |
65 |
55 |
2700 |
5,7 |
5,4 |
5,1 |
- |
- |
3,2 |
- |
- |
- |
- |
6,8 |
6,2 |
30 |
300 |
150 |
65 |
45 |
2475 |
5,2 |
5,0 |
4,7 |
- |
- |
- |
- |
- |
- |
- |
6,2 |
5,7 |
31 |
345 |
150 |
75 |
65 |
3622 |
7,6 |
7,3 |
6,9 |
- |
- |
- |
- |
- |
- |
- |
9,0 |
8,3 |
32 |
345 |
150 |
75 |
55 |
3364 |
7,0 |
6,7 |
6,4 |
- |
- |
- |
- |
- |
- |
- |
8,4 |
7,7 |
Клин торцовый полуторный
(двусторонний и односторонний)
Черт.5
Таблица 6
Таблица 6
Номер изделия |
а |
б |
в |
в1 |
Объем, см3 |
Масса для изделий марок, кг |
|||||||
мм |
ШАК, ША-I |
ША-II, ШБ-I |
ШБ-II, ШВ-I, ШВ-II, ШУС, ПБ-I, ПБ-II, ПВ-I, ПВ-II, ДН |
ШЛА-1,3; ШЛ-1,3; МЛЛ-1,3 |
ДЛ-1,2; ДЛI-1,2 |
ШЛ-1,0 |
МКС-72 |
МЛС-62 |
|||||
33 |
230 |
172 |
75 |
65 |
2769 |
5,8 |
5,5 |
5,3 |
- |
- |
- |
6,9 |
6,3 |
34 |
230 |
172 |
75 |
55 |
2571 |
5,4 |
5,1 |
4,9 |
- |
- |
- |
6,4 |
5,9 |
35 |
230 |
172 |
65 |
55 |
2374 |
5,0 |
4,8 |
4,5 |
3,1 |
2,9 |
2,4 |
5,9 |
5,5 |
36 |
230 |
172 |
65 |
45 |
2176 |
4,6 |
4,4 |
4,1 |
2,8 |
2,6 |
2,2 |
5,4 |
5,0 |
37 |
250 |
187 |
75 |
65 |
3272 |
6,9 |
6,6 |
6,2 |
- |
- |
- |
- |
- |
38 |
250 |
187 |
65 |
55 |
2805 |
5,9 |
5,6 |
5,3 |
- |
- |
- |
- |
- |
39 |
250 |
187 |
65 |
45 |
2571 |
5,4 |
5,1 |
4,9 |
- |
- |
- |
- |
- |
40 |
300 |
225 |
65 |
55 |
4050 |
8,5 |
8,1 |
7,7 |
- |
- |
- |
10,1 |
9,3 |
41 |
300 |
225 |
65 |
45 |
3712 |
7,8 |
7,4 |
7,1 |
- |
- |
- |
9,3 |
8,5 |
Клин ребровый
(двусторонний и односторонний)
Черт.6
Таблица 7
Таблица 7
Номер изделия |
а |
б |
в |
в1 |
Объем, см3 |
Масса для изделий марок, кг |
||||||||||||
мм |
ШАК, ША-I |
ША-II, ШБ-I |
ШБ-II, ШВ-I, ШВ-II, ШУС, ПБ-I, ПБ-II, ПВ-I, ПВ-II, ДН |
ШЛА-1,3; ШЛ-1,3; МЛЛ-1,3 |
ШКЛ-1,3 |
ДЛ-1,2; ДЛI-1,2 |
ШЛ-1,0 |
ШЛ-0,9 |
МКЛР-0,7 |
ШТЛ-0,6 |
ШЛ1-0,4, ШЛ-0,4 |
МКС-72 |
МЛС-62 |
|||||
42 |
230 |
114 |
75 |
65 |
1835 |
3,9 |
3,7 |
3,5 |
2,4 |
- |
2,2 |
1,8 |
- |
- |
- |
- |
46 |
47 |
43 |
230 |
114 |
75 |
55 |
1704 |
3,6 |
3,4 |
3,2 |
2,2 |
- |
2,1 |
1,7 |
- |
- |
- |
- |
- |
- |
44 |
230 |
114 |
65 |
55 |
1573 |
3,3 |
3,2 |
3,0 |
2,1 |
2,1 |
1 9 |
1,6 |
I 4 |
1,1 |
0,4 |
0,6 |
3,9 |
3,6 |
45 |
230 |
114 |
65 |
45 |
1442 |
3,0 |
79 |
2,7 |
1,9 |
1,9 |
1,7 |
1,4 |
13 |
1,0 |
0,9 |
0,6 |
3,6 |
4,4 |
45а |
230 |
150 |
65 |
55 |
2070 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
4,8 |
45б |
230 |
150 |
65 |
45 |
1898 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
4,4 |
46 |
250 |
174 |
75 |
65 |
2170 |
4,6 |
4,3 |
4,1 |
- |
- |
- |
- |
- |
- |
- |
- |
5,4 |
5,0 |
47 |
250 |
124 |
65 |
55 |
1860 |
3,9 |
3,7 |
3,5 |
2,4 |
2,4 |
2,2 |
1,9 |
1,7 |
1,3 |
1,3 |
0,7 |
4,7 |
44 |
48 |
250 |
124 |
65 |
45 |
1705 |
3,6 |
3,4 |
3,2 |
2,2 |
- |
2,1 |
1,7 |
- |
- |
- |
- |
4,3 |
3,9 |
Кирпич трапецеидальный поперечный
(двусторонний)
Черт.7
Таблица 8
Таблица 8
Номер изделия |
а |
б |
в |
в1 |
Объем, см3 |
Масса для изделий марок, кг |
|||||||
мм |
ШАК, ША-I |
ША-II, ШБ-I |
ШБ-II, ШВ-I, ШВ-II, ШУС, ПБ-I, ПБ-II, ПВ-I, ПВ-II, ДН |
ШЛА-1,3; ШЛ-1,3; МЛЛ-1,3 |
ДЛ-1,2; ДЛI-1,2 |
ШЛ-1,0 |
МКС-72 |
МЛС-62 |
|||||
49 |
230 |
114 |
96 |
65 |
1570 |
3,3 |
3,1 |
3,0 |
2,0 |
1,9 |
1,6 |
3,9 |
3,6 |
50 |
230 |
114 |
76 |
65 |
1420 |
3,0 |
2,8 |
2,7 |
1,9 |
1,7 |
1,4 |
3,6 |
3,3 |
51 |
230 |
114 |
56 |
65 |
1271 |
2,7 |
2,5 |
2,4 |
1,7 |
1,5 |
1,3 |
3,2 |
2,9 |
52 |
345 |
150 |
125 |
75 |
3557 |
7,5 |
7,1 |
6,8 |
- |
- |
- |
8,9 |
8,2 |
53 |
345 |
150 |
90 |
75 |
3105 |
,5 |
6,2 |
5,9 |
- |
- |
- |
7,8 |
7,1 |
54 |
345 |
150 |
80 |
75 |
2976 |
6,3 |
6,0 |
5,7 |
- |
- |
- |
- |
- |
Кирпич трапецеидальный поперечный
(двусторонний)
Черт.8
Таблица 9
Номер изделия |
а |
а1 |
б |
в |
Объем, см3 |
Масса для изделий марок, кг |
||||
мм |
ШАК ША-I |
ША-II ШБ-II |
ШБ-II ШВ-I ШВ-II ШУС ПБ-II ПВ-I ПБ-I ПВ-II |
ШЛА-1,3 ШЛ-1,3 |
ШЛ-1,0 |
|||||
55 56 57 58 59 |
230 230 230 230 230 |
180 190 200 210 220 |
114 114 114 114 114 |
65 65 65 65 65 |
1519 1556 1593 1630 1667 |
3,2 3,3 3,4 3,4 3,5 |
3,0 3,1 3,2 3,3 3,3 |
2,9 3,0 3,0 3,1 3,2 |
2,0 2,0 2,1 2,1 2,2 |
1,5 1,6 1,6 1,6 1,7 |
Кирпич пятовый
Черт.9а
Пятовый кирпич для применения с кирпичом горизонтального ряда кладки высотой 64 мм.
Черт.9.б
Пятовый кирпич для применения с кирпичом горизонтального ряда кладки высотой 76 мм
Примечания:
1. Предпочтительно применять серию кирпича 76 мм.
2. Допускаемые отклонения размеров, указанных на черт. 9а и 9б, должны быть согласованы между поставщиком и потребителем?
Таблица 10
Кирпич оконный
Черт.10
Таблица 11
Номер изделия |
а |
а1 |
б |
б1 |
Объем, см3 |
Масса для изделий марок, кг |
||
мм |
ШАК ША-I |
ША-II ШБ-II |
ШБ-II ШВ-I ШВ-II ШУС ПБ-II ПВ-I ПБ-I ПВ-II |
|||||
74 75 |
230 345 |
30 145 |
230 172 |
115 56 |
2691 3103 |
5,6 6,4 |
5,3 6,1 |
5,0 5,8 |

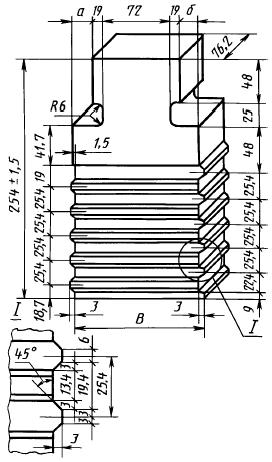

Кирпич сводовый подвесной ребристый
Черт.11
Таблица 12
Номер изделия |
а |
б |
в |
Объем, см3 |
Масса для изделий марок, кг |
||
мм |
ШАК ША-I |
ША-II ШБ-I |
ШБ-II ШВ-I ШВ-II ШУС ПБ-I, ПБ-II ПВ-I, ПВ-II |
||||
76 77 78 |
― 25 25 |
25 ― 25 |
135-2 135-2 160-2 |
2485 2485 2680 |
5,2 5,2 5,6 |
5,0 5,0 5,4 |
4,7 4,7 5,1 |
Таблица 12а
Размеры огнеупорного сводового кирпича, мм
Тип кирпича
|
Кирпич с постоянным средним размером |
Кирпич с постоянным размером задней стороны |
|
Серия 64 мм |
Серия 76 мм |
||
Ребровой двусторонний клин |
А×В×С/D 230×114×67/61 230×114×69/59 230×114×72/56 230×114×76/52 |
A×B×C/D 230×114×79/73 230×114×81/71 230×114×84/68 230×114×88/64 |
A×B×C/D 230×114×76/70 230×114×76/64 230×114×76/52 230×114×76/38 |
Торцевой клин |
A×B×C/D 230×114×66/62 230×114×69/59 230×114×72/56 230×114×76/52 |
A×B×C/D 230×114×78/74 230×114×81/71 230×114×84/68 230×114×88/64 |
A×B×C/D 230×114×76/70 230×114×76/64 230×114×76/57 230×114×76/52 |
Торцевой полуторный клиновой кирпич |
A×B×C/D 230×172×66/62 230×172×69/59 230×172×72/56 230×172×76/52 |
A×B×C/D 230×172×78/74 230×172×81/71 230×172×84/68 230×172×88/64 |
A×B×C/D 230×172×76/70 230×172×76/64 230×172×76/57 230×172×76/52 |
Большой сводовый кирпич |
A×B×C/D 230×230×66/62 230×230×69/59 230×230×72/56 230×230×76/52 |
A×B×C/D 230×230×78/74 230×230×81/71 230×230×84/68 230×230×83/64 |
A×B×C/D 230×230×76/73 230×230×76/70 230×230×76/64 230×230×76/52 |
Примечания: 1. Предпочтительно применять серию кирпича 76 мм. 2. Допускаемые отклонения размеров, приведенных в таблице, должны быть согласованы между поставщиком и потребителем. |

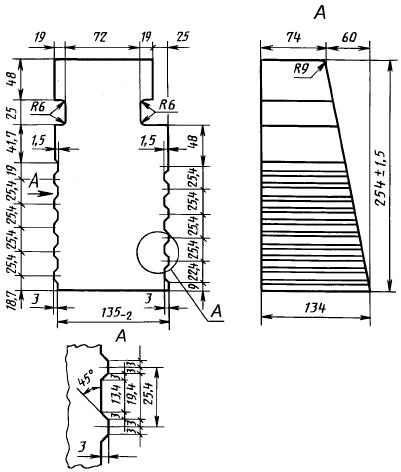

Кирпич подвесной
Черт. 12а

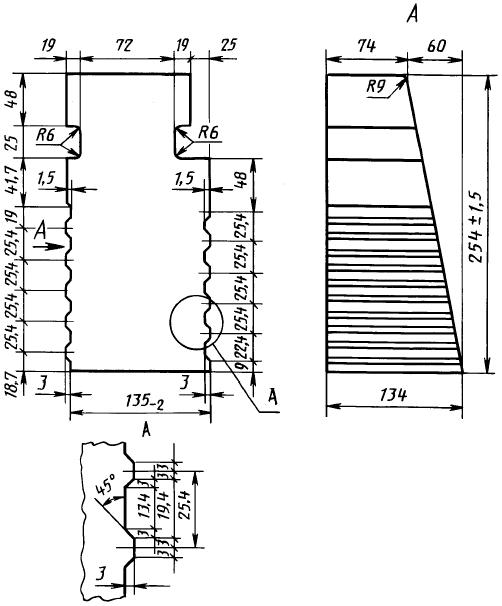

Кирпич подвесной
Черт. 12б
Таблица 13
Номер изделия |
Номер чертежа |
Объем, см3 |
Масса для изделий марок, кг |
||
ШАК, ША-I |
ША-II, ШБ-II |
ШБ-II, ШВ-I, ШВ-II, ШУС, ПБ-I, ПБ-II, ПВ-I, ПВ-II |
|||
79 80 |
12а 12б |
2824 3240 |
5,9 6,8 |
5,7 6,5 |
5.4 6.2 |
Кирпич подвесной
Черт. 13
Таблица 14
Номер изделия |
Объем, см3 |
Масса для изделий марок, кг |
||
ШАК, ША-I |
ША-II, ШБ-II |
ШБ-II, ШВ-I, ШВ-II, ШУС, ПБ-II, ПВ-I, ПВ-II |
||
81 |
2991 |
6.3 |
6.0 |
5.7 |
Кирпич сводовый подвесной
Черт. 14
Таблица 15
Номер изделия |
а, мм |
Объем, см3 |
Масса для изделий марок, кг |
||||||
ШАК, ША-I |
ША-II, ШБ-1 |
ШБ-II, ШВ-I, ШВ-II, ШУС, ПБ-II, ПВ-I, ПБ-I, ПВ-II |
ШЛА-1,3 ШЛ-1,3 |
ШЛ-1,0 |
МКС-72 |
МЛС-62 |
|||
82 83 |
100 75 |
8060 6045 |
16,9 12,7 |
16,1 12,1 |
15,3 11,5 |
10,5 7,9 |
8,1 6,1 |
20,1 ― |
18,5 ― |
Примечание. Допускается изготовлять изделия с длиной скоса 75 мм вместо 40 мм. |
Кирпич сводовый подвесной
Черт. 15
Таблица 16
Номер изделия |
а, мм |
Объем, см3 |
Масса для изделий марок, кг |
||
ШАК, ША-I |
ША-II, ШБ-I |
ШБ-II, ШВ-I, ШВ-II, ШУС, ПБ-I, ПБ-II, ПВ-I, ПВ-II |
|||
84 85 |
230 322 |
4814 6829 |
10,1 14,3 |
9,6 13,7 |
9,2 13,0 |

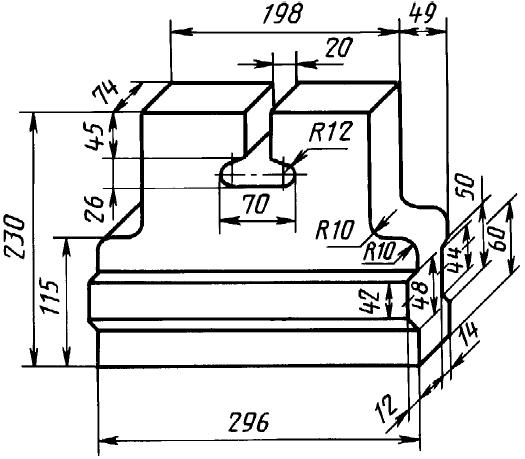

Кирпич подвесной
Черт. 16
Таблица 17
Номер изделия |
Объем, см3 |
Масса для изделий марок, кг |
||
ШАК, ША-I |
ША-II, ШБ-I |
ШБ-II, ШВ-I, ШВ-II, ШУС, ПБ-I, ПБ-II, ПВ-I, ПВ-II |
||
86 |
4007 |
8.4 |
8.0 |
7.6 |

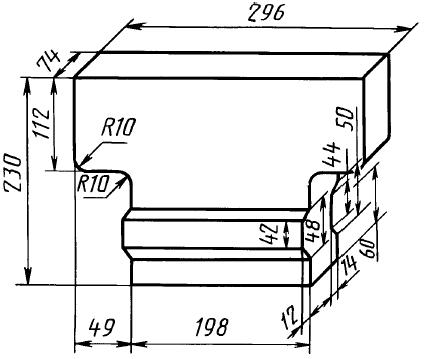

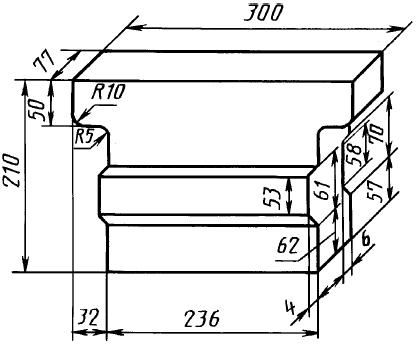

Кирпич подвесной
Черт. 17
Таблица 18
Номер изделия |
Объем, см3 |
Масса для изделий марок, кг |
||
ШАК, ША-I |
ША-II, ШБ-I |
ШБ-II, ШВ-I, ШВ-II, ШУС, ПБ-I, ПБ-II, ПВ-I, ПВ-II |
||
87 |
4159 |
8,7 |
8,3 |
7,9 |

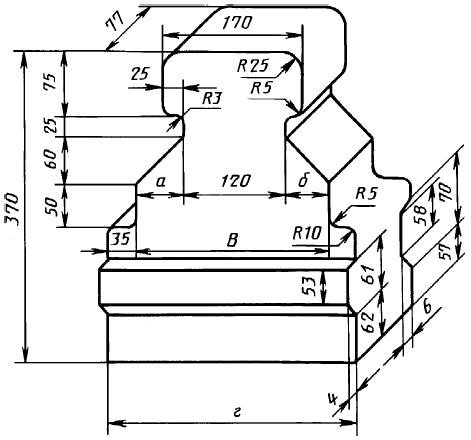

Кирпич подвесной
Черт. 18
Таблица 19
Номер изделия |
а |
б |
в |
г |
Объем, см3 |
Масса для изделий марок, кг |
||||
мм |
ШАК ША-I |
ША-II ШБ-I |
ШБ-II ШВ-I ШВ-II ШУС ПБ-II ПВ-I ПБ-I ПВ-II |
МКС-72 |
МЛС-62 |
|||||
88 89 90 |
65 45 65 |
45 65 65 |
230 230 250 |
300 300 320 |
6576 6576 6946 |
13,8 13,8 14,6 |
13,2 13,2 13,9 |
12,5 12,5 13,2 |
16,4 16,4 17,4 |
15,1 15,1 16,0 |
Кирпич подвесной
Черт. 19
Таблица 20
Номер изделия |
Объем, см3 |
Масса для изделий марок, кг |
||||
ШАК, ША-I |
ША-II, ШБ-I |
ШБ-II,ШВ-I ШВ-II, ШУС ПБ-II, ПВ-I ПБ-I,ПВ-II |
МКС-72 |
МЛС-62 |
||
91 |
4048 |
8,5 |
8,1 |
7,7 |
10,1 |
9,3 |

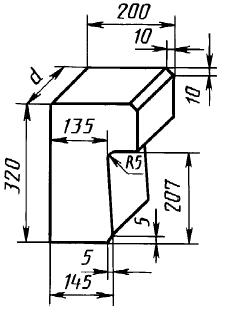

Кирпич бортовой выдвижного пода
Черт. 20
Таблица 21
Номер изделия |
а, мм |
Объем, см3 |
Масса для изделий марок, кг |
||
ШАК, ША-I |
ША-II, ШБ-I |
ШБ-II,ШВ-I ШВ-II, ШУС ПБ-II, ПВ-I ПБ-I,ПВ-II, ДН |
|||
92 93 |
230 114 |
11850 5874 |
24,9 12,3 |
23,7 11,8 |
22,5 11,2 |
Плита
Черт. 21
Таблица 22
Номер изделия |
а |
б |
в |
Объем, см3 |
Масса для изделий марок, кг |
||||
мм |
ШАК ША-I |
ША-II ШБ-I |
ШБ-II ШВ-I ШВ-II ШУС ПБ-II ПВ-I ПБ-I ПВ-II ДН |
МКС-72 |
МЛС-62 |
||||
94 95 96 |
460 575 600 |
230 170 230 |
75 80 90 |
7935 7820 12420 |
16,7 16,4 26,1 |
15,9 15,6 24,9 |
15,1 14,9 23,6 |
19,8 19,6 31,0 |
18,3 18,0 28,6 |
Брус
Черт. 22
Таблица 23
Номер изделия |
Объем, см3 |
Масса для изделий марок, кг |
||||
ШАК ША-I |
ША-II ШБ-I |
ШБ-II,ШВ-I ШВ-II, ШУС ПБ-II, ПВ-I ПБ-I, ПВ-II ДН |
МКС-72 |
МЛС-62 |
||
97 |
6975 |
14,7 |
14,0 |
13,3 |
17,4 |
16,0 |
Кирпич горелочный
Деталь 1 Деталь 2
Черт. 23
Таблица 24
Номер изделия |
а |
б |
в |
г |
d |
d1 |
Объем, см3 |
Масса для изделий марок, кг |
||||
мм |
ШАК ША-I |
ША-II ШБ-I |
ШБ-II ШВ-I ШВ-II ШУС ПБ-II ПВ-I ПБ-I ПВ-II ДН |
МКС-72 |
МЛС-62 |
|||||||
98―1 98―2 |
230 |
100 |
80 |
150 |
50 |
35 |
4385 |
9.2 |
8,8 |
8,3 |
― |
― |
99―1 99―2 |
340 |
167 |
120 |
190 |
75 |
45 |
11531 |
24,2 |
23,1 |
21,9 |
28,8 |
26,5 |
100―1 100―2 |
340 |
167 |
120 |
210 |
100 |
45 |
10976 |
23,1 |
22,0 |
20,9 |
― |
― |
101―1 101―2 |
340 |
167 |
130 |
240 |
125 |
40 |
10166 |
21,3 |
20,3 |
19,3 |
― |
― |
102―1 102―2 |
340 |
167 |
130 |
260 |
150 |
40 |
9405 |
19,8 |
18,8 |
17,9 |
― |
― |
Кирпич лекальный
Черт. 24
Таблица 25
Номер изделия |
а |
r |
R |
Объем, см3 |
Масса для изделий марок, кг |
||||
мм |
ШАК ША-I |
ША-II ШБ-I |
ШБ-II ШВ-I ШВ-II ШУС ПБ-II ПВ-I ПБ-I ПВ-II ДН |
ШЛА-1,3 ШЛ-1,3 |
ШЛ-1,0 |
||||
103 104 105 106 107 108 109 |
175 188 196 202 208 214 218 |
200 275 350 425 500 650 910 |
275 350 425 500 575 725 985 |
1040 1065 1080 1090 1100 1110 1105 |
2,1 2,2 2,3 2,3 2,3 2,3 2,3 |
2,1 2,1 2,2 2,2 2,2 2,2 2,2 |
2,0 2,0 2,1 2,1 2,1 2,1 2,1 |
1,4 1,4 1,4 1,4 1,4 1,4 1,4 |
1,1 1,1 1,1 1,1 1,1 1,1 1,1 |
Примечания. 1. По соглашению сторон допускается изготовление изделий других форм, размеров и марок. 2. Для изделий, выполненных способом пластического формования, допускается закругление ребер радиусом не более 5 мм. 3. Расчетная масса и объем изделий не являются браковочным признаком. 4. Номера изготовляемых изделий по группам приводятся в приложении. |
Таблица 26
Номер изделия |
Объем, см3 |
Масса для изделий марок, кг |
ШАК, ША-I |
||
110 |
3810 |
8,0 |
Таблица 27
Номер изделия |
Объем, см3 |
Масса для изделий марок, кг |
ШАК, ША-I |
||
111 |
4524 |
9,5 |

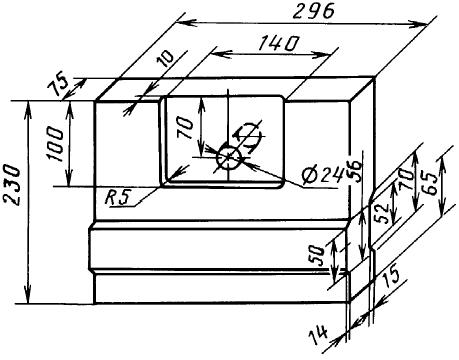

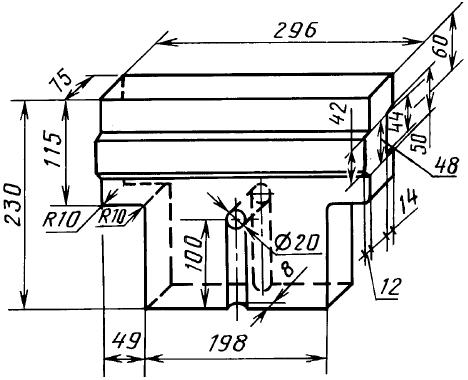

Кирпич подвесной
Черт. 25
Кирпич сводовый подвесной
Черт. 26
(Измененная редакция, Изм. № 1, 2, 3, 4)
3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
3.1 Огнеупорные изделия по физико-химическим показателям, предельным отклонениям по размерам и показателям внешнего вида должны соответствовать:
шамотные ― ГОСТ 390;
полукислые ― ГОСТ 390;
динасовые ― ГОСТ 4157;
легковесные огнеупорные ― ГОСТ 5040;
муллитокорундовые и муллитовые ― ГОСТ 24704.
(Измененная редакция, Изм. № 3).
Разд. 4―6. (Исключены, Изм. № 4).
